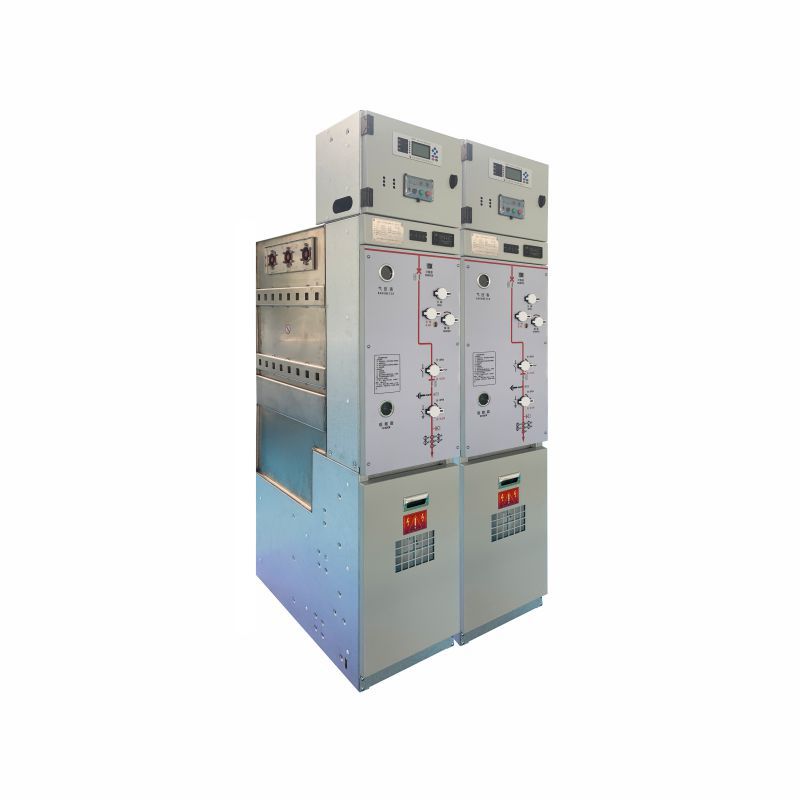

CDH-12环保型气体绝缘金属环网开关设备



产品概述

CDH-12环保型气体绝缘金属环网开关设备是四川电器引进德国先进的环保智能设计理念，推出的一款绿色智能型环网开关设备。该系列产品利用干燥空气作为绝缘介质，将开关柜的一次主回路密闭于利用先进的机器人焊接技术并经严格氦质谱检漏的气箱中，采用成熟可靠的真空灭弧室作为真空断路器及负荷开关主开断元件，采用独特设计的三工位隔离开关确保配电网络运行维护安全可靠。

CDH-12系列环保智能全封闭开关设备产品的推出，是真正完全满足国家电网及南方电网公司等客户对环保型环网柜的需要，将引领环保型环网柜产品未来发展潮流。

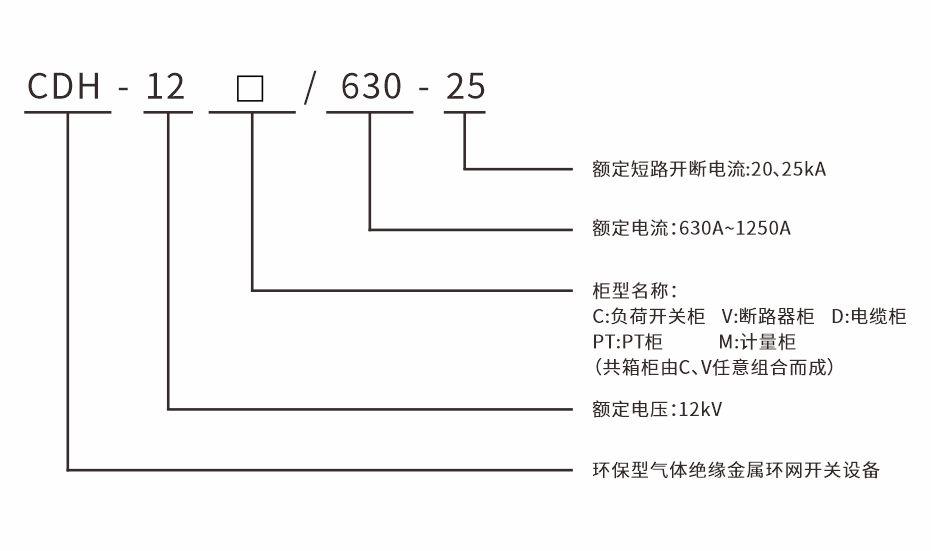

产品选型



正常运行条件

■环境温度:
最高温度 +40℃
最低温度 -25℃湿度
■湿度：
24小时测量 ≤95%
1个月测量 ≤90%
■海拔高度 ≤5000米
■干燥空气充气压力
20℃下为0.02Mpa（相对压力）
■防护等级
气室 IP67
外壳 IP4X





特殊运行条件

■若有别于正常运行环境条件的特殊运行坏境，在订货时需要用户与制造商——四川电器集团中低压智能配电有限公司协商处理。
■如果产品应用于更为恶劣的环境，如高海拔、低温、严重污秽等情况，请与四川电器集团中低压智能配电有限公司联系。



技术参数

注：
①压力表为选配方案，标准配置不配置，若需要，定货时需提出。
②负荷开关柜采用真空负荷开关，开关柜在零表压下完全可耐受额定工频耐受电压及雷电沖击耐受电压。
③断路器机械寿命：10000次;负荷开关机械寿命：5000次;隔离开关机械寿命：5000次;接地开关机械寿命：3000次。




技术特点

前瞻性设计
智能配网的基本设备，免维护固定式断路器和负荷开关柜方案，为配电网的升级改造提供解决方案。采用机器人焊接气箱，确保30年免维护。

真空灭弧、环保紧凑结构
采用干燥空气防护。无SF6温室气体，安全环保。微正压设计，防止外面潮气进入气箱内部。

集成化
配备智能组件，满足智能电网和配网自动化需要。

模块化设计
体积小，结构紧凑，母线拼接安全可靠，运行维护方便。标准化、模块化柜体设计，生产效率高。

灵活丰富的方案
组合方案灵活多变，满足用户的各种配电方案。

与SF6气体绝缘柜一脉相承
气箱制造工艺现场安装运行维护均与SF6气体绝缘柜一脉相承。



用户在订货时应注明

a)断路器型号，名称及订货数量
b)断路器额定电压，额定电流及额定短路开断电流
c)额定操作电压
d)备品，备件的名称及数量
e)用户若有其他特殊需求，可在订货时说明
f)产品咨询电话：028-63155909
