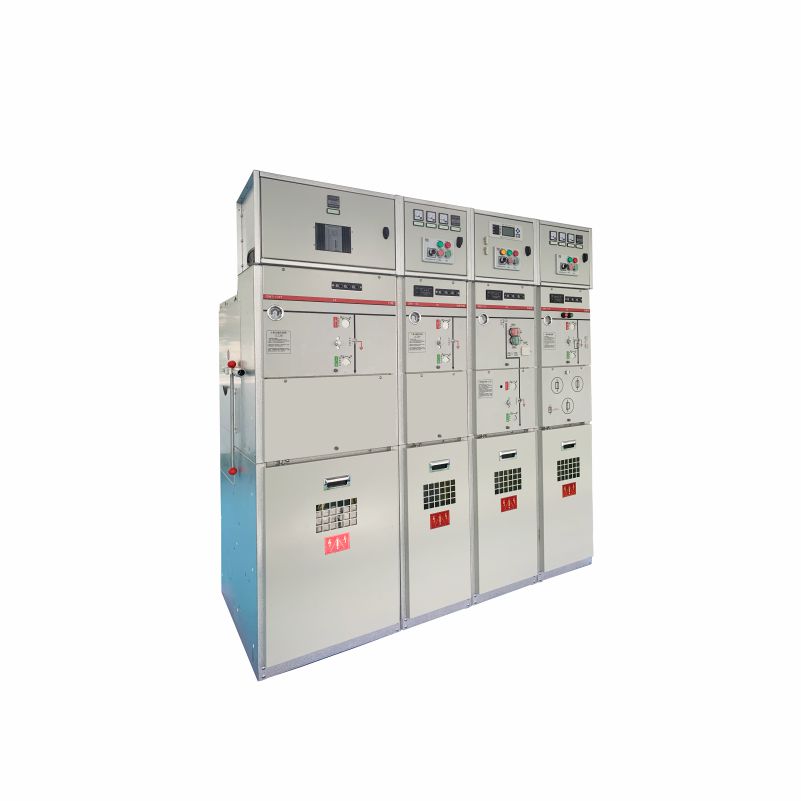

CD-12型SF6全绝缘全密封金属封闭环网开关设备

产品概述

CD-12型SF6全绝缘全密封金属封闭环网开关设备采用模块化设计，以其固定式与灵活扩展的完美统一， 以适合终端用户或网络节点的要求，同时满足各种配电开闭所、 箱式变电站、电缆分接箱的需要，具有结构紧凑、安全可靠、长 寿命、免维护的特点。

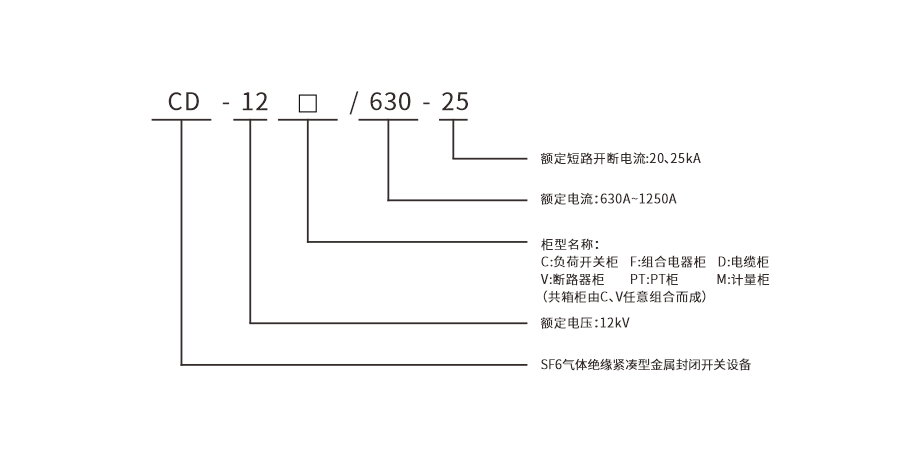

产品选型



正常运行条件

■ 海拔：＜2000米；
■ 高原海拔：＜5000米
■ 环境温度：最高温度+40℃,最低温度-4℃
■ 湿度：最大平均相对湿度；
24小时测量＜95%, 1个月测量＜90%
■ 抗震能力：地震烈度不超过8度





技术特性

■ SF6气体压力：20℃时为0.14MPa(相对压力)
■ 年泄漏率：＜0.01%
■ 浸水试验：水下施加0.3bars的压力/24小时
■ 燃弧试验： 电缆室25kA/0.5s,气箱室25kA/0.5s
■ 气室304不锈钢壳厚度：3mm
■ 防护等级： SF6气室IP67; 熔断器筒IP67;开关柜外壳IP4X

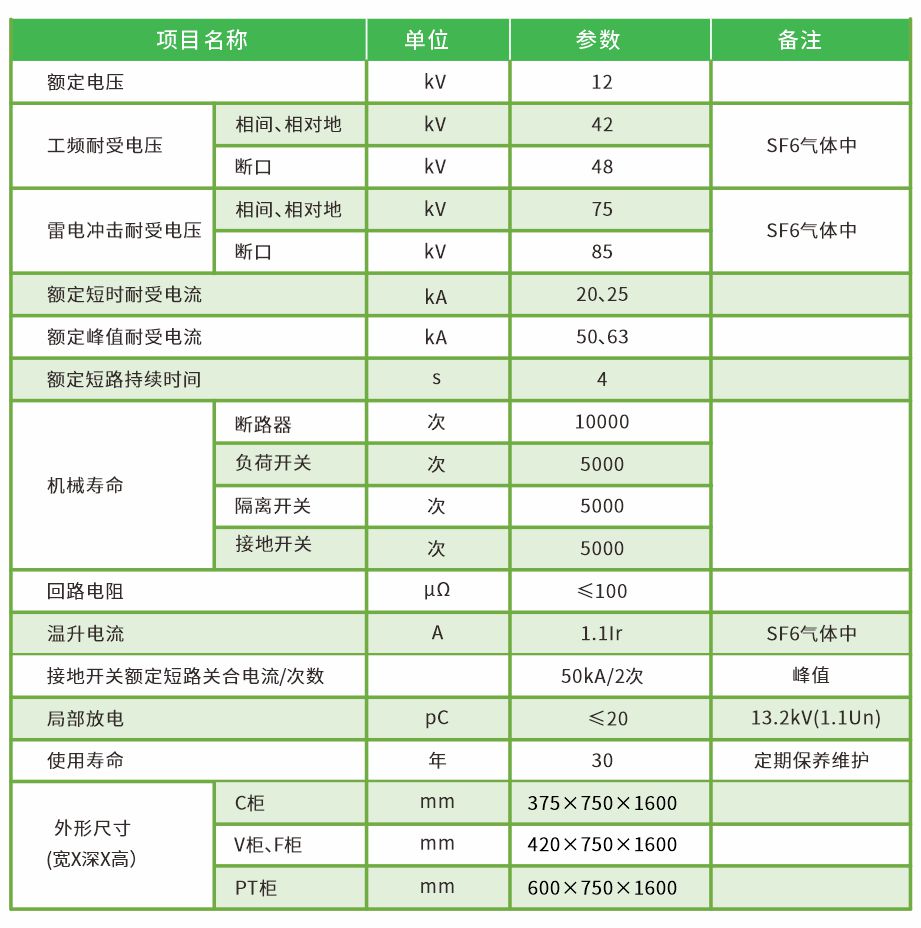

技术参数



用户在订货时应注明

a)断路器型号，名称及订货数量
b)断路器额定电压，额定电流及额定短路开断电流
c)额定操作电压
d)备品，备件的名称及数量
e)用户若有其他特殊需求，可在订货时说明
f)产品咨询电话：028-63155909
